Телескопические автоматические дверии
В случае если требуется максимально увеличить ширину прохода, применяется телескопический привод, который базируется на стандартном раздвижном приводе.
Для передачи крутящего момента на телескопические створки используется дополнительная ременная передача. Данная модель привода позволяет увеличить ширину прохода в полтора раза относительно стандартного раздвижного привода и довести ее до 2/3ширины проема. Часто такие двери устанавливаются в узких существующих проемах и коридорах, где требуется максимальная ширина открытия. Телескопические двери применяются в магазинах, гостиницах, автосалонах, бутиках, в банках и т.д.

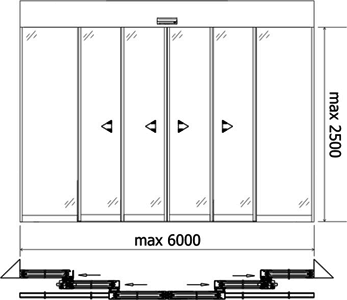

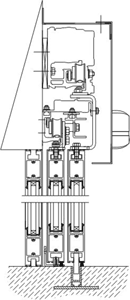

Внешний вид и план телескопической двери с приводом NABCO Разрез телескопической двери с приводом NABCO
Характеристики
| Параметр | DS -75 N 1 сторона |
DS -75 N 2 стороны |
DS -150 N 1 сторона |
DS -150 N 2 стороны |
|---|---|---|---|---|
| Вес створок, кг | 2х60 | 4х50 | 2х100 | 4х100 |
| Ширина прохода, мм | 1000-1900 | 1000-2600 | 1000-1900 | 1000-2600 |
| Максимальная площадь створки, м2 |
2,1 | 1,9 | 2,4 | 2,2 |
| Скорость открытия на створку, см/с | 10-38 | 10-38 | 10-35 | 10-35 |
| Скорость закрытия на створку, см/с | 10-38 | 10-38 | 10-35 | 10-35 |
| Напряжение внешнее | 220 V , 50/60 Hz | 220V, 50/60 Hz | 220V, 50/60 Hz | 220V, 50/60 Hz |
| Напряжение внутреннее | 100V AC | 100V AC | 100V AC | 100V AC |
| Сечение привода, HxW,мм | 300х200 | 300х200 | 300х200 | 300х200 |
| Температурный режим, град. С | -10+50 |
-10+50 | -10+50 | -10+40 |
| Относительная влажность, % | 95 | 95 | 95 | 95 |
Описание конструкции
- Оператор: NABCO DS-75/150 N;
- Базовый профиль телескопа, 3000 мм или 4000 мм;
- Декоративный кожух;
- Необходимое количество тележек;
- Ремень;
- 2 инфракрасных сенсора;
- Фотоэлемент;
- Переключатель режимов;
- Трансформатор.
- Алюминиевый профиль — ЭНТЕК;
- Заполнение — стекло закаленное 8 мм/ стекло триплекс 9 мм/ стеклопакет 22 мм;
- Центральное уплотнение EPDM, по периметру щеточное уплотнение;
- Верхний вкладыш-подвес из оцинкованной стали;
- Нижний узел направляющей из фторопласта;
- Покраска по каталогу RAL.
Дополнительная комплектация
- Электромагнитный замок SKD-2L/U (при отключении электропитания закрыт/открыт)
- Аварийная кнопка
- Модуль бесперебойного питания или аккумуляторная батарея
Партнёром, оказывающим услуги по изготовлению и монтажу автоматических дверей, является компания ООО "Энтек".
